KVStat

ダウンロード

KVStat.zip

概略

KVシリーズのPLCの状態を表示するアプリケーションです
動作確認 : Win11

使い方

接続元(PC)のIPアドレスと接続先(PLC)のIPアドレスを設定して[Connect]ボタンを押すことでPLCの情報を読み出して定周期でスキャンタイムなどPLCの状態を読み出します

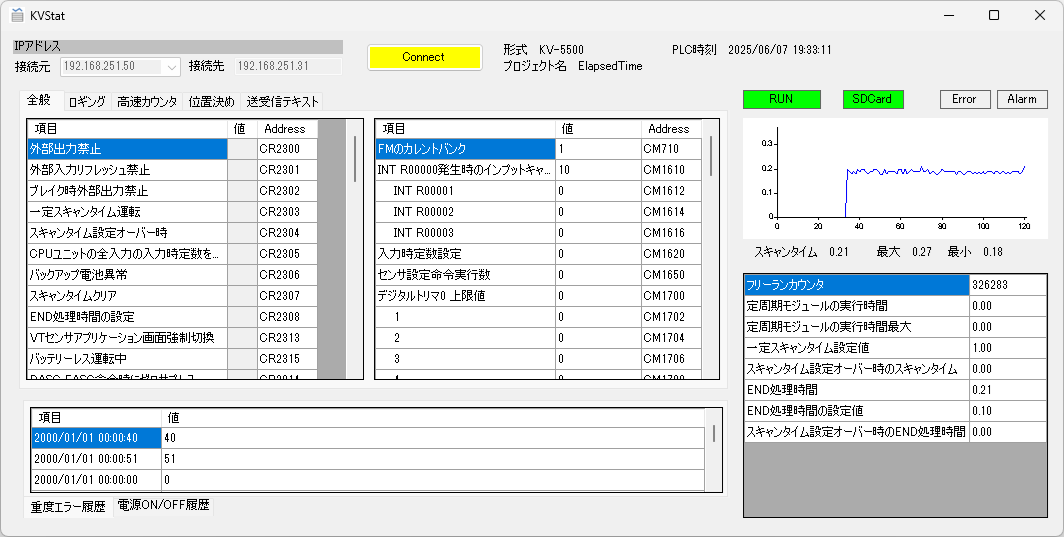

表示内容

PLC状態

形式	CPUユニット形式
プロジェクト名	KVSプロジェクトファイル名
PLC時刻	PLCの時刻
動作モード	RUN / PROGRAMの状態
SDCard	メモリカードあり
Error	重度エラー発生中
Alarm	軽度エラー発生中
スキャンタイム
最大	スキャンタイム最大値
最小	スキャンタイム最小値

PLC情報

CRメモリとCMメモリの値を分類して表示
Address列に(+)記号が付いている場合は先頭アドレスの意味です

全般タブ
ロギングタブ	ロギング・トレース機能
高速カウンタタブ	高速カウンタ
位置決めタブ	CPU位置決め機能
送受信タブ	テキスト送受信データ

重度エラー履歴タブ	重度エラー履歴20件
電源ON/OFF履歴タブ	電源ON履歴20件 + 電源OFF履歴20件
